Изучение техногенного грунта геофизическими методами
Выявление локальных неоднородностей
Задача исследований: выявление локальных неоднородностей и разделение толщи насыпного грунта на разности.
Поставленная задача решается методом сейсморазведки. Было проведено мультиканальное профилирование на поверхностных волнах. В результате работ получается поле распределения поперечных волн с глубиной. Поперечные волны характеризуют прочность скелета грунтов.
Работы выполняются по сетке профилей. В данном случае было выполнено 2 профиля.

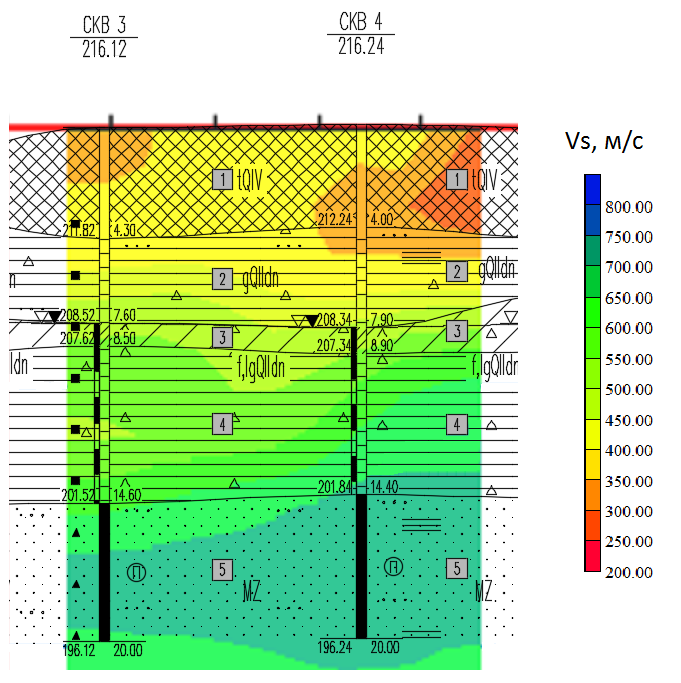

В результате работ были построены двухмерные распределения поперечных скоростей с глубиной. Пример приведен на рисунке.
Глубинность исследований по этой методике обычно составляет 10-15 м. Более этой глубины данные бывают искажены, но в отдельных благоприятных условиях удается получать поле скоростей и до глубины 30-50 м.

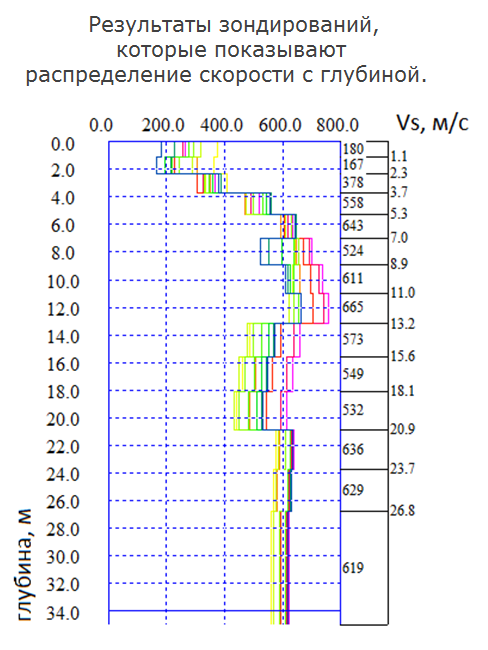

Для дальнейшего изучения физических свойств техногенного грунта отбираются значения Vs на нужных глубинах. В данном случае – до глубины 4,5 м. Следует отметить, что для работ по данной методике необходимо иметь предварительные данные о глубине залегания техногенных грунтов на площадке.
Затем, производится статистическая обработка отобранного массива скоростей.
На данной площадке в толще насыпного грунта было выделено две разности, которые характеризуются скоростями:
1) Vs от 160 м/с до 245 м/с;
2) Vs от 245 м/с до 400 м/с.
Данная методика позволяет обнаружить неоднородные локальные участки, как с пониженными скоростями, так и с повышенными значениями. Что не удается сделать другими методами сейсморазведки.
Затем, каждая выделенная разность, при желании, изучается геотехническими методами: статическое зондирование, штампоопыты, трехосное сжатие, определение плотности грунта.
Если cобрали достаточно данных, то можно построить карту распределения скоростей на абсолютной отметке заложения фундамента.
Материалы получились хорошего качества. Задача исследований решена в полном объеме. Геофизические работы позволяют быстро и дешево выполнить зонирование неоднородной толщи грунтов.
