Выявление ослабленных зон за бетонной обшивкой

Задача исследований: определение мощности и качества ослабленной зоны за бетонной обшивкой в подземной выработке (подходная к камерам съездов).

Поставленные задачи решались методами сейсморазведки. Было выбрано профилирование на поперечных волнах. Этот тип волн в большей степени характеризует плотность скелета грунтов.

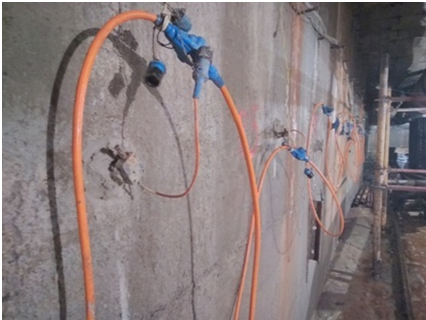

Работы проводились вдоль стены подходной на расстоянии 1,60 м от пола и на потолке. Сейсмические датчики крепились к стенам и потолку с помощью алебастра.

Результаты:

По данным заказчика мощность бетона составляет 50-60 см. Мощность бетона по этой методике определяется не уверенно. Поэтому, это скорее качественная характеристика, чем количественная.

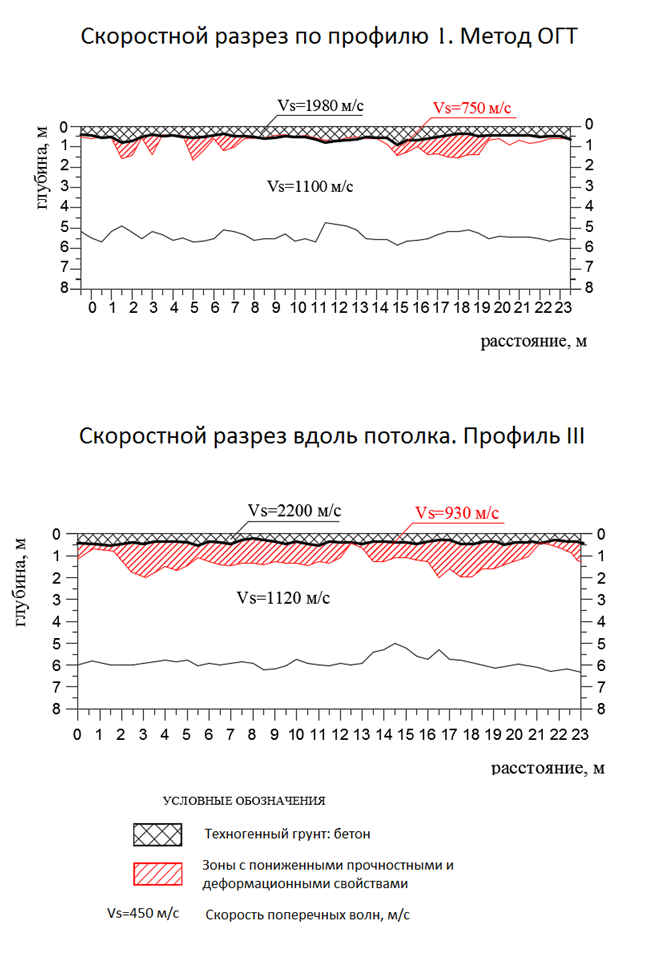

Мощность зоны с пониженными прочностными и деформационными характеристиками определяется более уверенно. Скорости, полученные вдоль стен подходной сильно различаются по значениям (630÷1000 м/с) и можно предположить что за бетонной обшивкой не только известняки, но и мергели. Причем, в некоторых местах скорости достигают 1080 м/с. Что скорее указывает на породы сильнотрещиноватые, малопрочные, а не разрушенные. На потолке получены средние значения скоростей, зато ослабленные участки более протяженные и выдержанные по мощности.

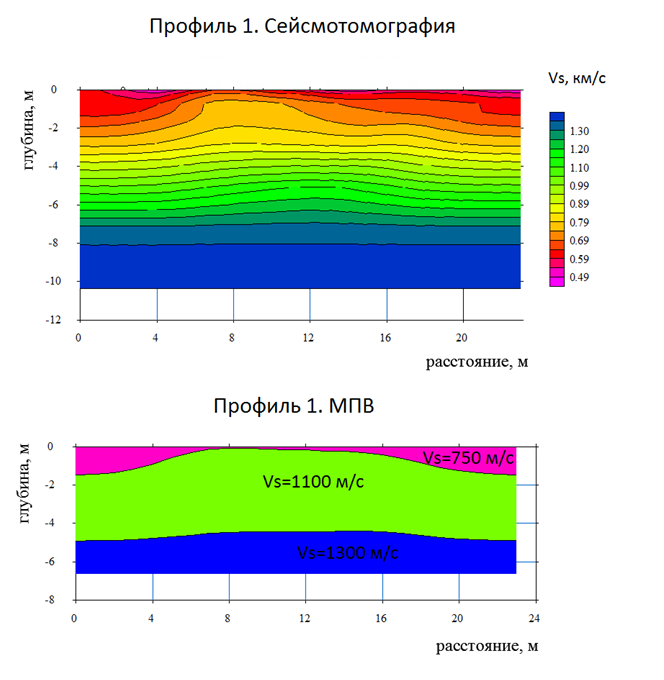

На некоторых участках были проведены дополнительные работы методом сейсмотомографии и МПВ, которые подтвердили глубину и положение вдоль профиля ослабленных зон.

На этом этапе не проводилось исследование стен подземной выработки бурением.

В целом, материалы получились хорошего качества. Заказчик получил ответы на вопросы, которые его интересовали.
